Звуковой сигнализатор для автомобиля.-схема

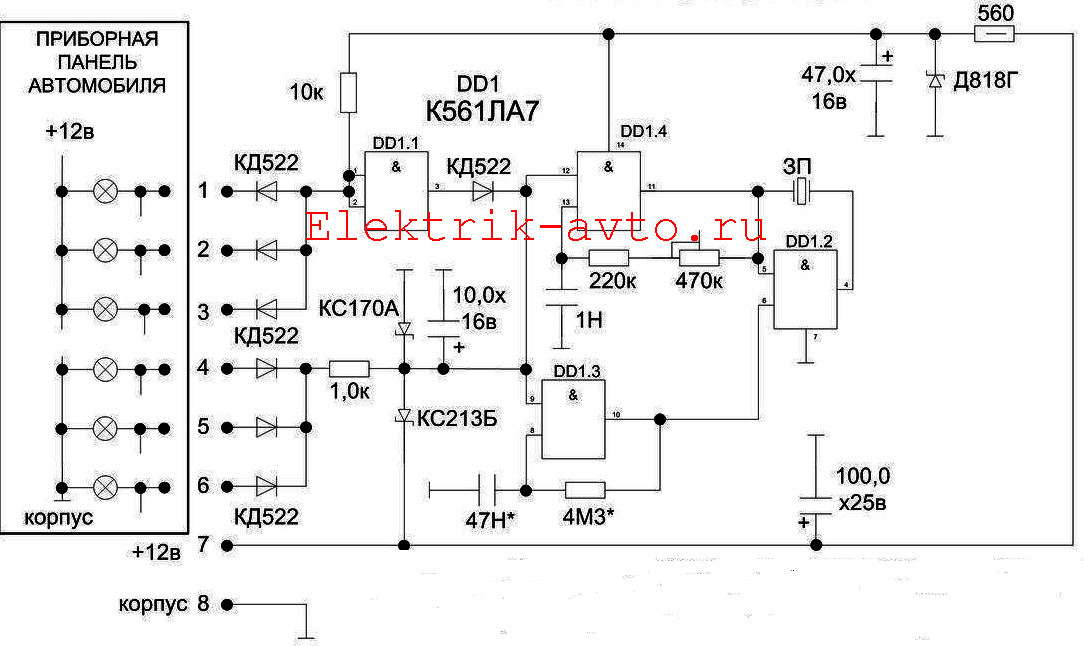

Схема. Звуковой сигнализатор для автомобиля.
Сигнализатор собран на распространенной м/с К561ЛА7. DD1 – инвертор входного сигнала, DD2- сумматор двух генераторов, DD3 – низкочастотный генератор (частота задаётся 47Н и 4М3), DD4 – высокочастотный генератор (частота задаётся переменным резистором 470к). Сопротивление 1,0к по входу совместно с КС170А ограничивают входное напряжение до 7в., т.к на входе12-14в, а мс питается от 9в. Ограничивает питание мс стабилизатор на сопротивлении 560 Ом и Д818Г. Стабилитрон КС213Б служит для срабатывания сигнализатора при превышении напряжения выше 17в. Схема простая для начинающих радиолюбителей. При правильном монтаже налаживание только желаемого звучания генераторов: DD3 – низкочастотный генератор (частота задаётся С=47Н и R=4М3), DD4 – высокочастотный генератор (частота задаётся переменным резистором 470к). Монтировать удобно в приборном щитке автомобиля. Так же есть аварийное предупреждение при превышении бортового напряжения свыше 14в. Схема простая и может встраиваться в любой автомобиль с напряжением 12в.
