| Главная » 2013 » Октябрь » 16 » Точки подключения автосигнализации на Chrysler Sebring 1997 года
20:48 Точки подключения автосигнализации на Chrysler Sebring 1997 года |
Точки подключения автосигнализации на Chrysler Sebring 1997 года
|
| Цепь |
Цвет |
Полярность |
Расположение |
| + 12 В |
Клемма 30 |
Положительная |
У блока реле |
| зажигание |
Клемма 75Х |
Положительная |
У блока реле |
| Указатели поворота |
Черный/белый и черный/зеленый |
Положительная |
В пороге, жгут проводов из рулевой колонки у основного блока управления |
| Стартер |
Красный/черный |
Положительная |
Жгут проводов из рулевой колонки у основного блока управления |
| Багажник |
Коричневый/черный |
|
Разъем основного блока управления |
| Двери |
Коричневый/голубой |
|
Разъем основного блока управления |
| Блокировка двери |
Белый/голубой |
Отрицательная |
Разъем основного блока управления |
| Разблокировка двери |
Черный/голубой |
Отрицательная |
Разъем основного блока управления |
Точки подключения автосигнализации на Chrysler Sebring 2004
|
| Цепь |
Цвет, кодировка |
Полярность |
Расположение |
| + 12 |
|
положительная |
Аккумулятор |

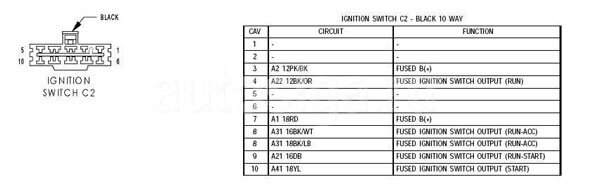

| АСС 1 |
черно/белый, BK/WT |
C2 (at Ign/Sw), pin 8 |
| АСС 2 |
черно/оранжевый, BK/OR |
C2 (at Ign/Sw), pin 4 |
| Зажигание |
темнозелено/красный, DG/RD |
C1 (at Ign/Sw), pin 2 |
| Зажигание 2 |
темносиний, DB |
C2 (at Ign/Sw), pin 9 |
| Стартер |
желтый, YL |
C2 (at Ign/Sw), pin 10 |
| Стоп |
бело/рыжекоричневый, WT/TN |
C9 (at JuncBloc), pin 9 |
| Импульс (подключение к форсунке) |
бело/темносиний, WT/DB |
|
C2 (at PCM), pin 14 |
| ЦЗ (запирание) |
бело/темнозеленый, WT/DG; через 2,7 кОм |
положительная |
C4 (at BCM), pin 15 |
| ЦЗ (отпирание) |
бело/темнозеленый, WT/DG; через 620 Ом |
C4 (at BCM), pin 15 |
| Концевики дверей (развязываем диодами) |
LFr Door рыжекоричневый, TN |
отрицательная |
C4 (at BCM), pin 5 |
| RFr Door рыжекоричнево/красный, TN/RD |
C4 (at BCM), pin 6 |
| LRr Door рыжекоричнево/оранжевый, TN/OR |
C4 (at BCM), pin 7 |
| RRr Door рыжекоричнево/желтый, TN/YL |
C4 (at BCM), pin 8 |
| Концевик багажника |
рыжекоричнево/черный, TN/BK |
C4 (at BCM), pin 18 |

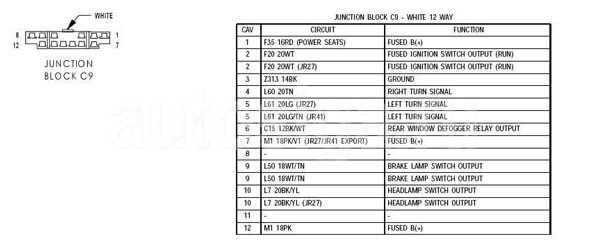

| Повороты |
LFr светлозеленый, LG |
положительная |
C1 (at JuncBloc), pin 5 |
| LRr светлозеленый, LG |
C9 (at JuncBloc), pin 5 |
| RFr рыжекоричневый, TN |
C1 (at JuncBloc), pin 4 |
| RRr рыжекоричневый, TN |
C9 (at JuncBloc), pin 4 |
| Открытие багажника |
черно/белый, BK/WT |
отрицательная |
C2 (at BCM), pin 3 |
| Для обхода иммобилайзера поставил обходчик. Внутрь обходчика - RFID-чип. Чип 4D ID64 |
|
|
|
|
