Стробоскоп для авто под решетку радиатор

Стробоскоп для авто под решетку радиатор

Двухканальный контроллер светодиодного стробоскопа

Схему стробоскопа можно использовать и велосипедистам,

которым следует уделять самое серьёзное внимание вопросу своей безопасности на
дороге. Световое и звуковое оборудование велосипеда – важнейший и неотъемлемый
атрибут современного "железного коня".

 Традиционно

стробоскопы выполнены на импульсной газоразрядной ксеноновой лампе. В данной
статье вашему вниманию предлагается схема двухканального контроллера
стробоскопа, в которой в качестве лампы используются яркие светодиоды.
Светодиодные стробоскопы по сравнению со стробоскопами, сделанными на базе
импульсных ламп, это, безусловно, большой шаг вперед в плане технологичности,
экономичности и долговечности.



Сердцем устройства является микроконтроллер PIC12F675 фирмы

MICROCHIP. Это представитель семейства 8-ми выводных Flash-микроконтроллеров.
При низкой цене и малых размерах этот контроллер обеспечивают функциональность
и удобство использования, которые были недоступны ранее.

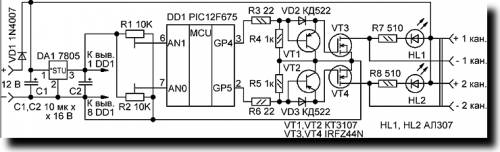

 Подстроечные резисторы R1 и R2 образуют делители напряжения. R1 задает длительность одной

вспышки в диапазоне от 0,1 сек до 1,0 сек. R2 задает количество
последовательных вспышек в каждом канале от 1 до 10 штук. Комбинируя настройки
R1 и R2 можно подобрать оптимальный световой эффект.

 Сигнал с движков подстроечнных резисторов подается на аналоговые входы микроконтроллера

PIC12F675. Затем этот сигнал оцифровывается встроенным в микроконтроллер АЦП и
вычисляются количество и последовательность выходных сигналов.

 Выходной сигнал с выводов 2 и 3 подается на составные транзисторные ключи. На выходе стоят мощные

МОП (металл-окисел-полупроводник) полевые транзисторы, которые характеризуются
меньшим временем срабатывания и более простыми схемами управления. Для удобства

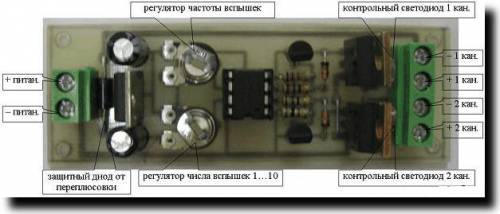

настройки устройства к каждому каналу подключены контрольные светодиоды. По
характеру их свечения можно судить о настройках.

 Для защиты от ошибочного включения на входе стоит выпрямительный диод. Его можно заменить на

любой подходящий по габаритам и мощности выпрямительный диод. Стабилизатор
напряжения LM7805 можно заменить отечественным аналогом КР142ЕН5А. Подстроечные
резисторы R1 и R2 любые малогабаритные, например, типа СП3-38б с линейной
характеристикой, либо импортные типа SH-085 или SH-R114S (с функциональной
характеристикой "В") с любым номиналом в диапазоне от 10 кОм до 100
кОм. Диоды КД512 можно заменить на импортные 1N4148. Транзисторы VT1 и VT2 типа
КТ3107 с любым буквенным индексом; возможна замена на КТ502 или импортные
ВС557. Транзисторы VT3 и VT4 любые из IRFZ44N, IRFZ46N, IRFZ48N. Контрольные
светодиоды HL1 и HL2 любого типа, например, АЛ307. Полярные конденсаторы
электролитические.



 К контроллеру можно подключать как самостоятельно собранные кластеры светодиодов, так и

готовые панели, а так же автомобильные светодиодные лампы с цоколем типовых
конструктивов. В их составе могут быть светодиоды любых цветов свечения.

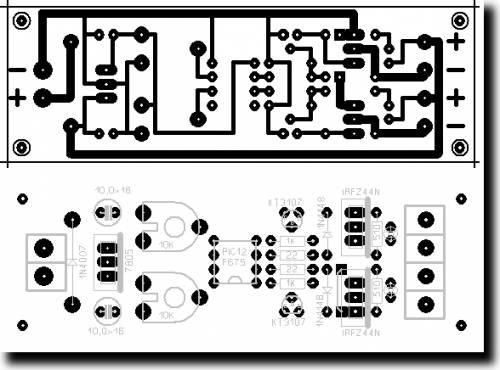

Конструкция контроллера светодиодного стробоскопа имеет небольшие размеры, обладает высокой

надёжностью и проста в изготовлении. Конструктивно устройство выполнено на
односторонней печатной плате из фольгированного стеклотекстолита с размерами
84х28 мм.

Использование стробоскопов на объектах, удаленных от
наблюдателя на большое расстояние, создает эффект переливающегося светового
мерцания и очень зрелищно. Многочисленные мерцающие огоньки, парящие на фоне
темного неба над крышами зданий, производят действительно неизгладимое
впечатление. Стробоскопы широко применяются не только в наружной рекламе, но и
в оформлении магазинов, фасадов зданий клубов, дискотек и других
культурно-развлекательных учреждений. Вспышки света оживляют статические
рекламные изделия и привносят эффект динамики, а динамическим рекламным
установкам при умелом использовании придают уникальный и неповторимый колорит.
