Стартер AUDI A4

Стартер AUDI A4

Стартер

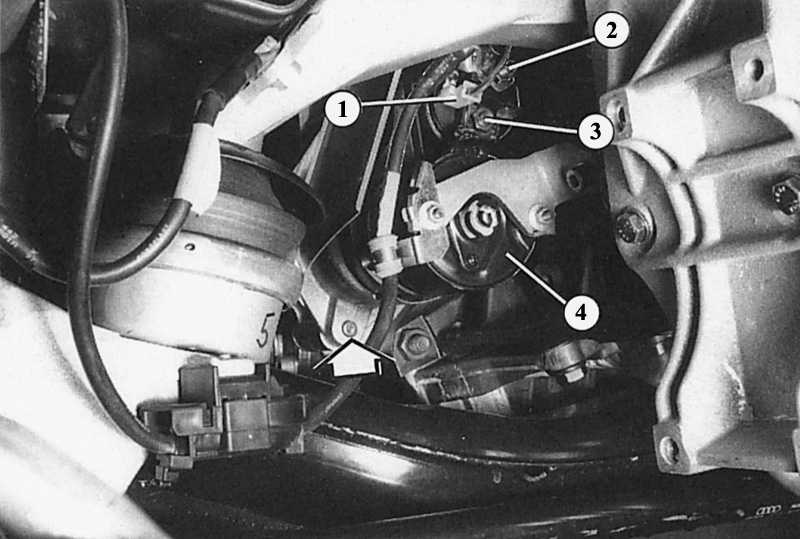

Стартер находится на правой стороне двигателя (здесь показан в четырехцилиндровом двигателе)



1 – клемма 50 провода (от замка зажигания);
2 – клемма 30 провода (от аккумулятора);

3 – провод от электромагнитного выключателя к стартеру;
4 – стартер.

  • При повороте ключа зажигания в положение «Пуск» напряжение поступает на клемму 50 электромагнитного выключателя, расположенного вверху на стартере.
  • В результате этого пусковой рычаг сдвигает шестерню стартера по крутой резьбе в зубчатый венец маховика двигателя.
  • При сцеплении шестерни электромагнитный выключатель включает полный ток аккумулятора, поступающий от клеммы 30, и только после того, как шестерня входит в пазы, стартер мощно прокручивает двигатель.
  • Двигатель стартера и шестерня соединены понижающей передачей. Поэтому электродвигатель вращается значительно быстрее шестерни. За счет этого у стартера более высокая кинетическая энергия.
  • Если двигатель завелся, шестерня выходит из зацепления с венцом маховика.
