Автоэлектрик схемы.Термокомпенсированный индикатор напряжения
Индикатор предназначен для контроля зарядного напряжения в зависимости от температуры аккумуляторной батареи. Устройство просто в изготовлении и настройке, так как имеет всего один подстроенный резистор.

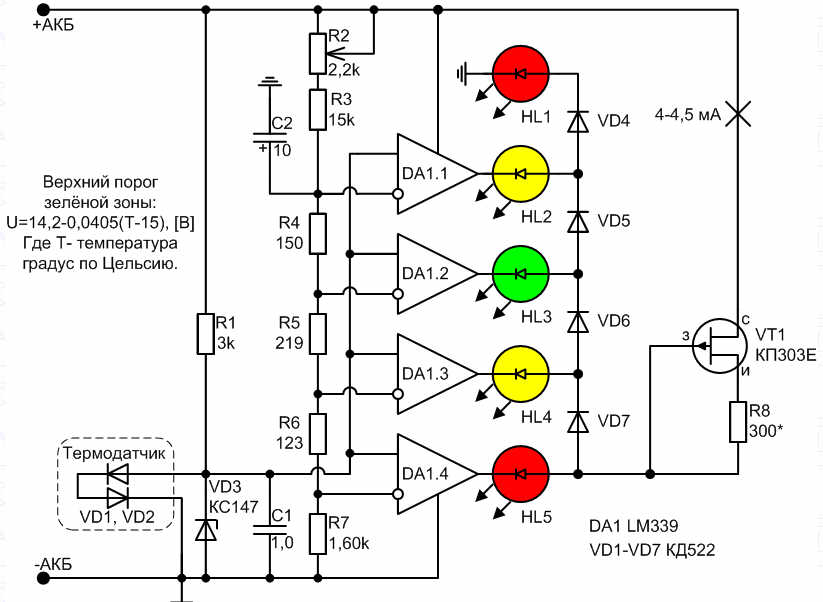

На рис. 2 приведена схема электрическая принципиальная термо-компенсированного индикатора напряжения.
Во время индикации горит только один светодиод- HL3 "зеленый", указывающий на нормальную зарядку при работающем двигателе и нормальное напряжение на аккумуляторной батарее без нагрузки (при очень низкой температуре и неработающем двигателе может гореть и HL2
"желтый", индицирующий низкое напряжение, хотя напряжение находится в норме).
Светодиод HL4 "желтый" индицирует допустимый перезаряд.
Светодиод HL5 "красный" индицирует критический перезаряд.
Светодиод HL2 "желтый" индицирует недозаряд аккумуляторной батареи.
Светодиод HL1 "красный" индицирует критический недозаряд.
Во многих статьях обозначают пределы процентами заряженности, что, по-моему, не верно, т.к. температург ный коэффициент оптимального зарядного и выходного напряжения на аккумуляторных батареях разный.
Резисторы в делителе напряжения необходимо подобрать при помощи цифрового омметра. Стабилизатор тока полевом транзисторе обеспечивает стабильную яркость свечения светодиодов при изменении напряжения.
Настройка термокомпенсированного индикатора напряжения сводится к установке порога загорания между светодиодами HL3 "зеленый" и HL4 ."желтый" (допустимый перезаряд).
Напряжение верхнего порога зеленой зоны рассчитывается по формуле:
U = 14,2-0,0405 (t -15), В,
где t - температура от датчика, °С.
Датчик прикрепляется непосредственно к стенке аккумуляторной батареи. Выводы «+АКБ» и «-АКБ» подсоединяются непосредственно к клеммам аккумулятора.
Микросхему К1401СА1 можно заменить на LM339, LM239, LM2901.
Устройство разрабатывалось после установки на автомобиль термокомпенсированного регулятора напряжения и очень хорошо работает. Если в автомобиле установлен вольтметр, то индикатор, в принципе, не нужен.
